产品规格概要

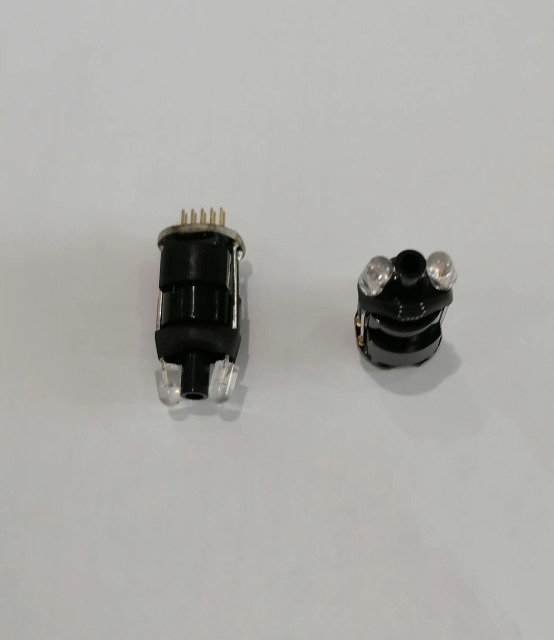

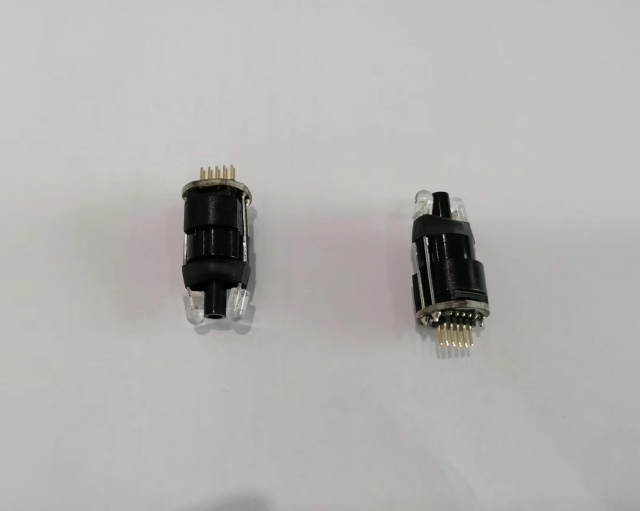

SONIX SNM9S5XXXC3000A 解码器 SoC:
传感器 iC 的电压工作范围：2.4 * 3.6V
■旧式解码器：支持点图案格式：
双向通信方式，采用 2 线接口
通过双线接口输出光学指数。
■三种操作模式
正常模式
暂停模式
在暂停模式下，解码器 SoC 将保持所有由 2 线指令和设置所控制的特性不变
后端芯片组，并且在切换回正常模式后将继续以相同的设置正常运行。
-恢复正常模式：2线制 SCK 2us “HGH”脉冲。
配置模式
一旦提供 3.3V（VCC33）电源，解码器 SoC 最初将保持在配置模式。
当设置为正常模式时，内部芯片复位会将所有设置重置为默认值并开始运行
正常运行。
-进入正常模式：2线 SCk 20ms “高”脉冲（至少）

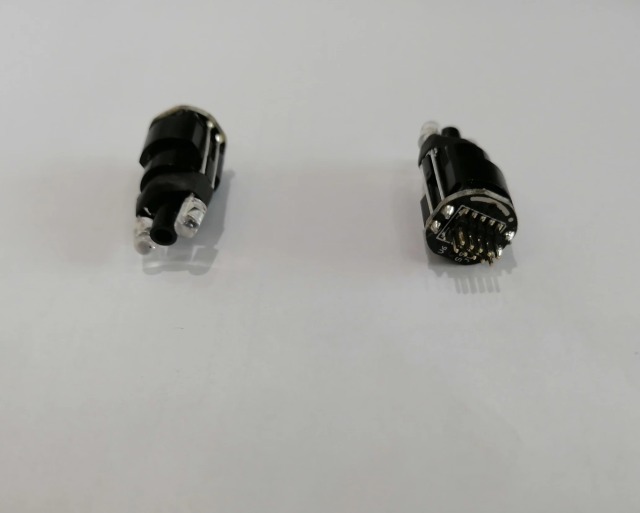

模块的输出引脚
· +VCC33
· GND
2线接口：SCk
2线接口：SDlO
F 源（默认值：接地）
EEPRoM 串行时钟
EEPROM 串行数据
