产品规格概要

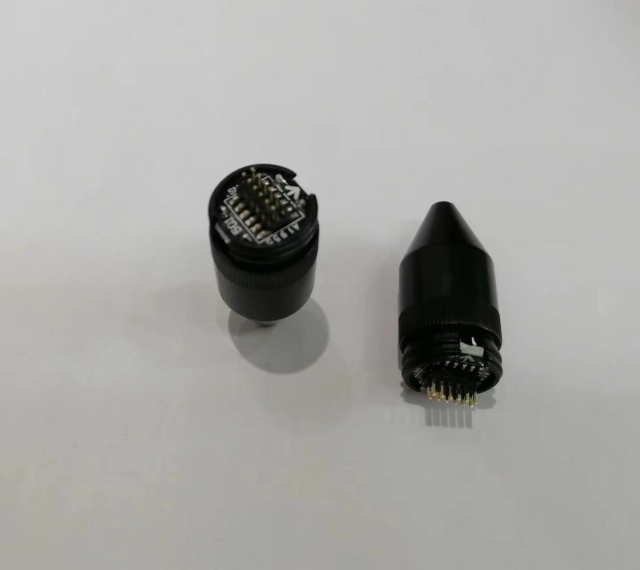

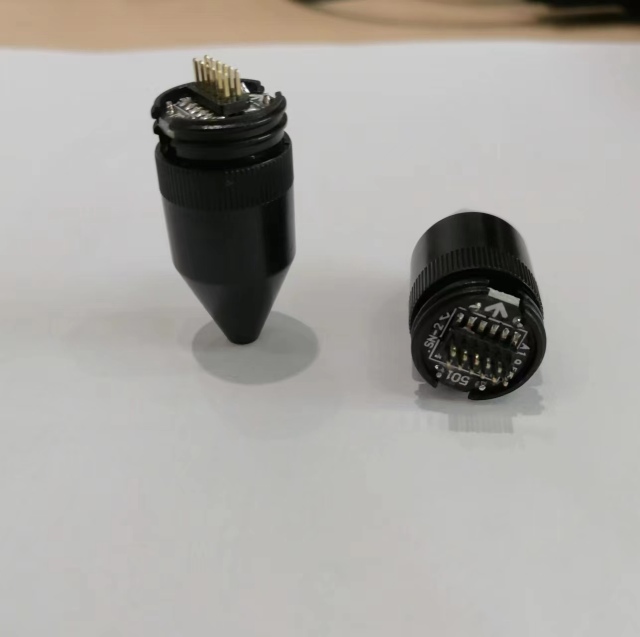

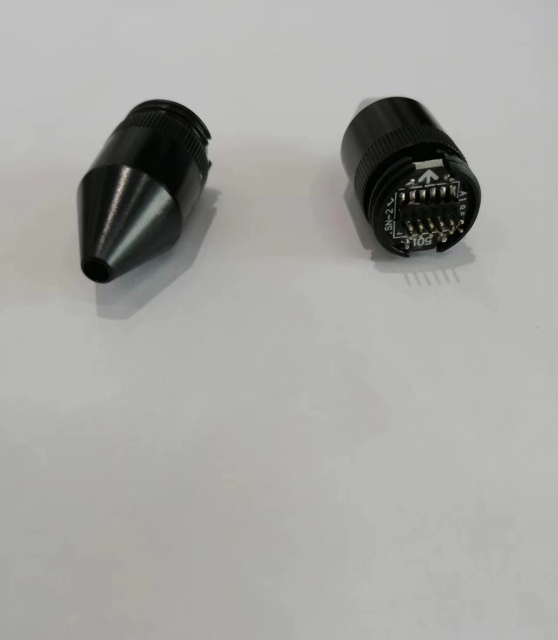

SONIX SNM9S5XXXC2000A 译码器 SoC:
■传感器 IC 的电压工作范围：2.4 ~3.6V

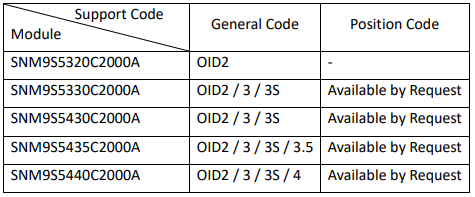

■ OID解码器：支持点图案格式：
■ 通过2线接口实现双向通信
通过双线接口输出光学指数。
■三种操作模式
正常模式
暂停模式
在暂停模式下，解码器 SoC 将保持所有由后端芯片组控制的 2 线指令和设置处于受控状态，并在切换回正常模式后继续以相同的设置正常运行。
恢复正常模式：2线制 SCK 2us “高”脉冲。
配置模式
一旦提供 3.3V（VCC33）电源，解码器 SOC 最初将处于配置模式。
当设置为正常模式时，内部芯片复位会将所有设置重置为默认值，并开始正常工作。
进入正常模式：2线制 SCK 20ms ‘高’脉冲（至少）。
模块的输出引脚
· VCC33
· GND
2线接口：SCK
2线接口：SDIO
F_源（默认值：地）
EEPROM串行时钟
EEPROM 串行数据
