产品规格总结

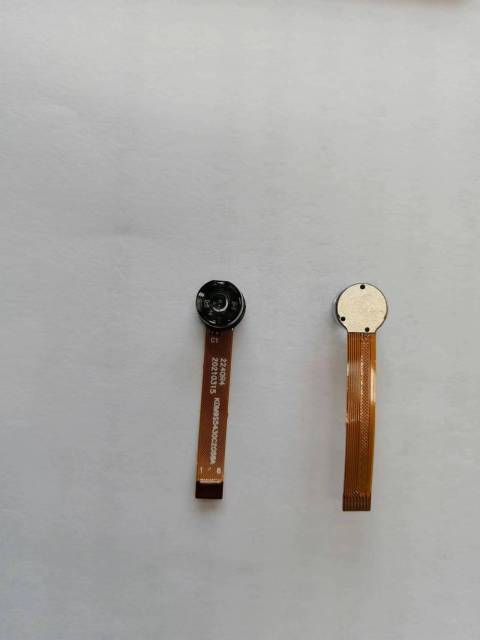

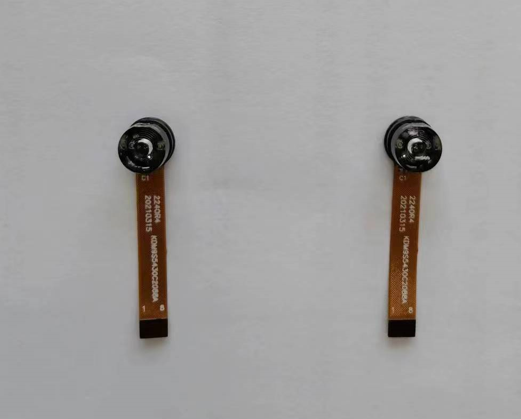

Kodec KDM9S5430C2088A 解码器SoC:
传感器IC电压工作范围:2.4-3.6V
- OlD 解码器:支持点模式格式:
1.OID2
2.01D3
双向通信双线接口通过双线接口输出光学指标。三种操作模式
正常模式
暂停模式A.在暂停模式期间，解码器SoC将保持所有二线命令和设置由后端芯片组控制，并在返回正常模式后继续以相同设置正常工作。
B. 返回正常模式:2线 SCK 2us "HIGH" 脉冲配置模式
A. 一旦提供了3.3V（VCC33），解码器SOC将最初停留在配置模式。
B. 当设置为正常模式时，内部芯片重置将所有设置设置为默认值，并正常启动工作。
C. 进入正常模式:2线SCK 20毫秒“高脉冲（至少）模块输出引脚
1VCC33
2.GND
3N RT
4.EFUSE（默认值:浮动）
5.2线接口:SCK
6.2线接口:SDIO
7.EEPROM串行数据
8. 内部串行时钟
